一、產品簡介

土壤管式剖面水分儀是用于監測土壤剖面溫度、土壤剖面濕度、土壤剖面電導率的在線監測設備，集土壤溫度、水分、電導率可廣泛應用于智慧大棚、智慧果園、智慧灌溉等農業工程領域。

二、產品參數

太陽能板功率：8W

太陽能板標準工作電壓：DC5V

內置鋰電池容量：5000mAh

傳感器啟動時間：60S

傳感器供電電壓：DC12V

傳感器供電電流：22mA

傳感器功耗：0.26W

通訊方式：485 Modbus RTU協議

測量參數：可同時測量5層（10層以下可定制層數）

測量原理：通過測量土壤介電常數建立數學模型，設計螺旋式測量電極測量土壤體積含水率數據。

三、優勢與特點

★單個土壤管式傳感器可以同時測量多個深度的土壤參數，監測深度可定制（小于1M）。

★傳感器采用低功耗設計，功耗低至0.26W，適用于野外長期無人監測。

★傳感器每層都可以獨立測量溫度、濕度、電導率參數。

★傳感器外殼采用進口PC材質，強度高、耐腐蝕、對環境無污染。

★傳感器防水等級達到IP67，應對長期室外監測。

★傳感器測量一定區域內的平均濕度，彌補了單點測量具有局限性的問題。

★傳感器采用自主設計的螺旋式測量電極，改善傳感器與土壤之間的接觸，盡量避免空氣間隙造成的測量誤差。

四、使用注意事項

a.傳感器使用應嚴格按照安裝使用說明書進行。

b.多個傳感器同時工作時，必須間隔3米以上距離。

c.傳感器測量原理限制，傳感器測量地為中心半徑3米范圍內不應有電磁線纜和強磁輻射干擾，避免造成傳感器測量的巨大誤差和損壞。

d.傳感器的安裝環境應該符合傳感器的測量范圍，避免超量程等不規范行為。

e.傳感器安裝應避開強酸強堿、重油污重金屬環境進行。

f.傳感器為土壤測量傳感器，禁止使用本傳感器對其他物質進行測量。

g.傳感器安裝環境不能有強振動。

h.傳感器不能有過強外力作用。

i.禁止拆卸，私自拆卸視為不合規行為，后續將不再提供任何服務行為。

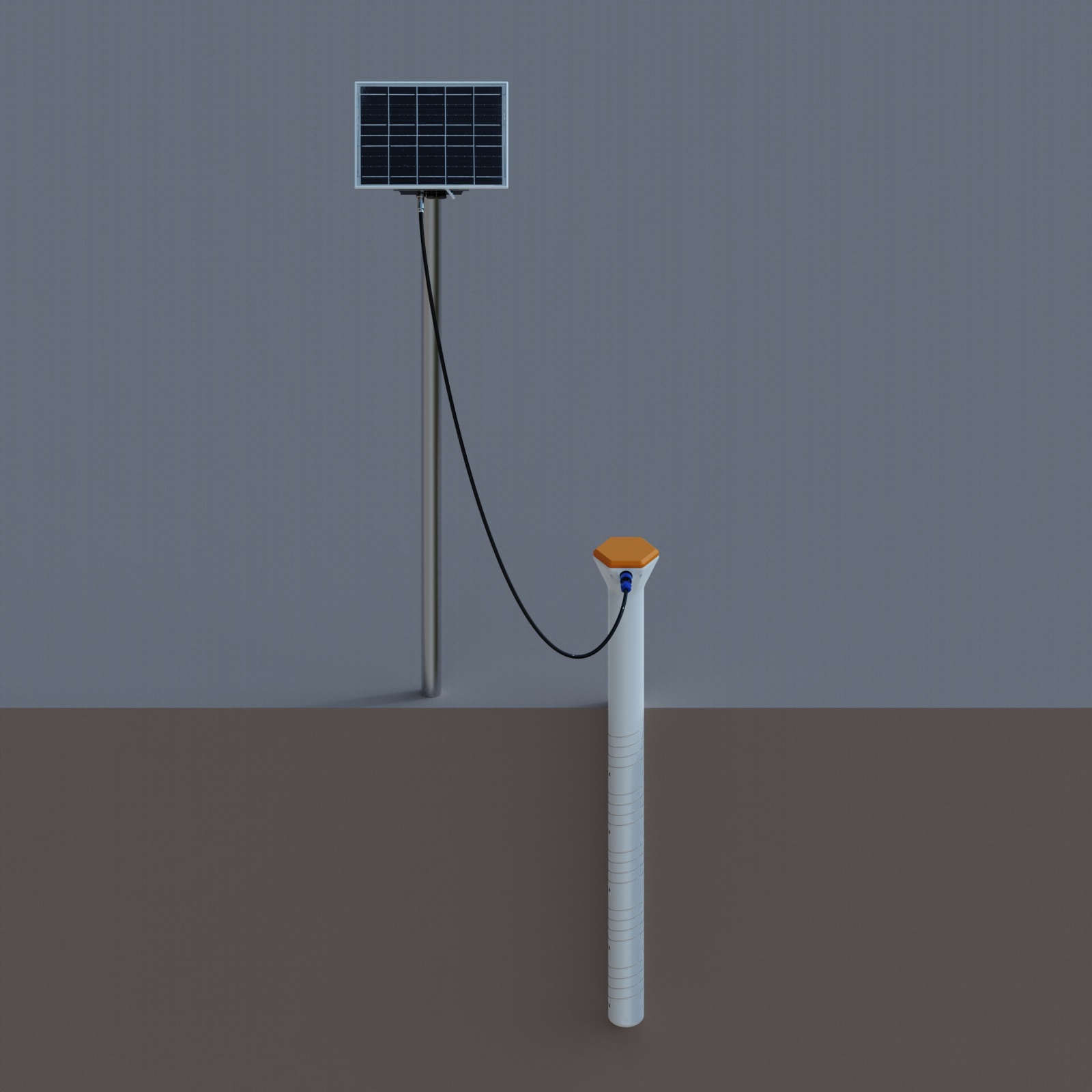

五、結構圖

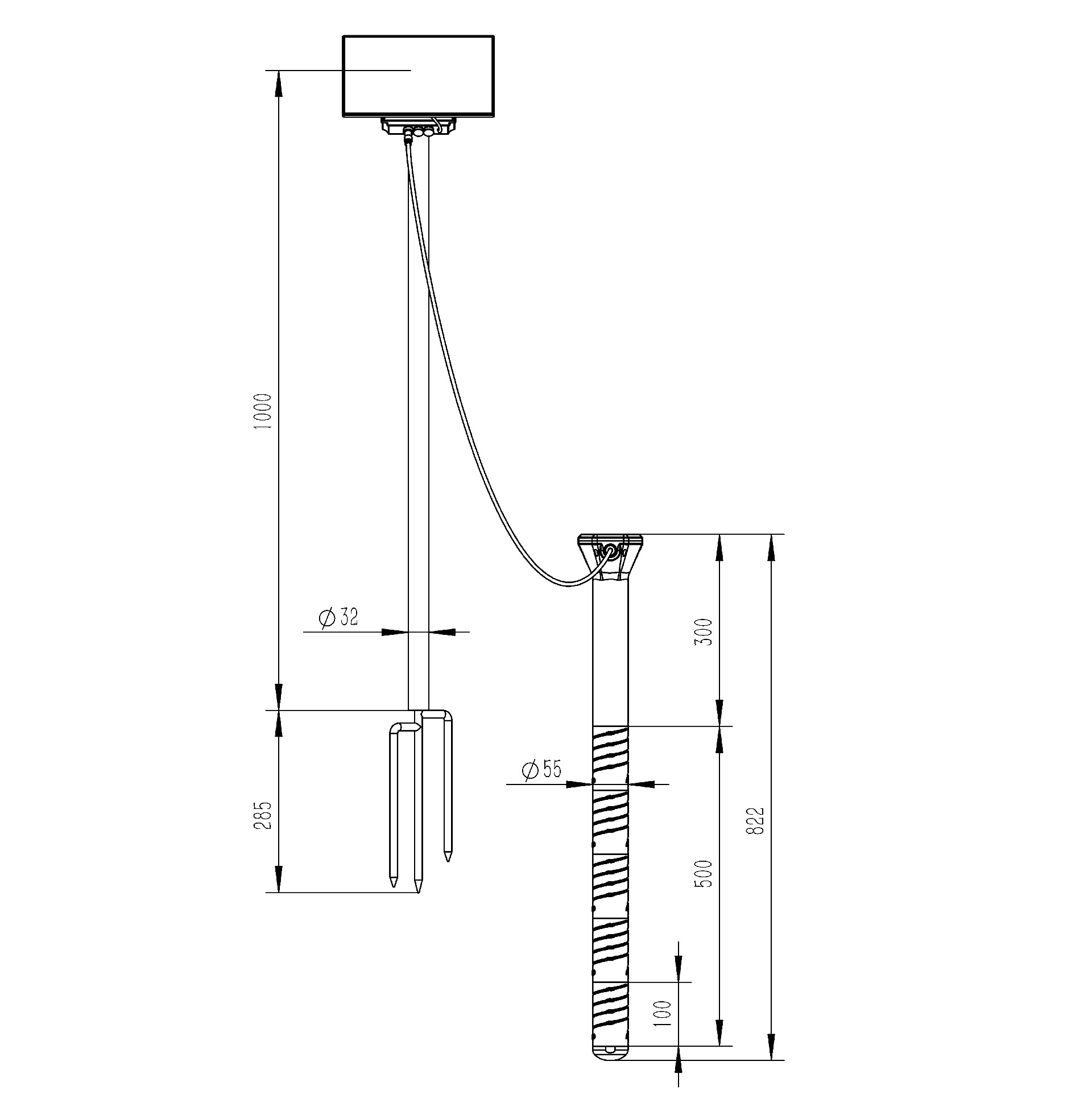

六、尺寸圖

七、安裝方法

鉆孔法：

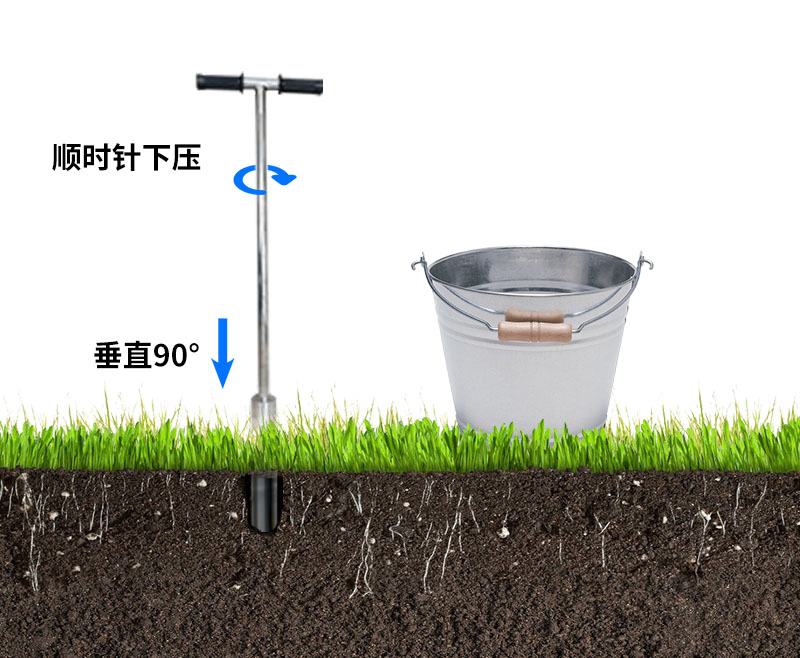

1. 取土鉆鉆頭、手柄、支桿，完成后將取土鉆豎直于地面，雙手緊握手柄順時針下壓慢速轉動。(注意：不要太用力，務必慢速多轉幾圈，防止鉆頭跑偏至孔洞打歪)

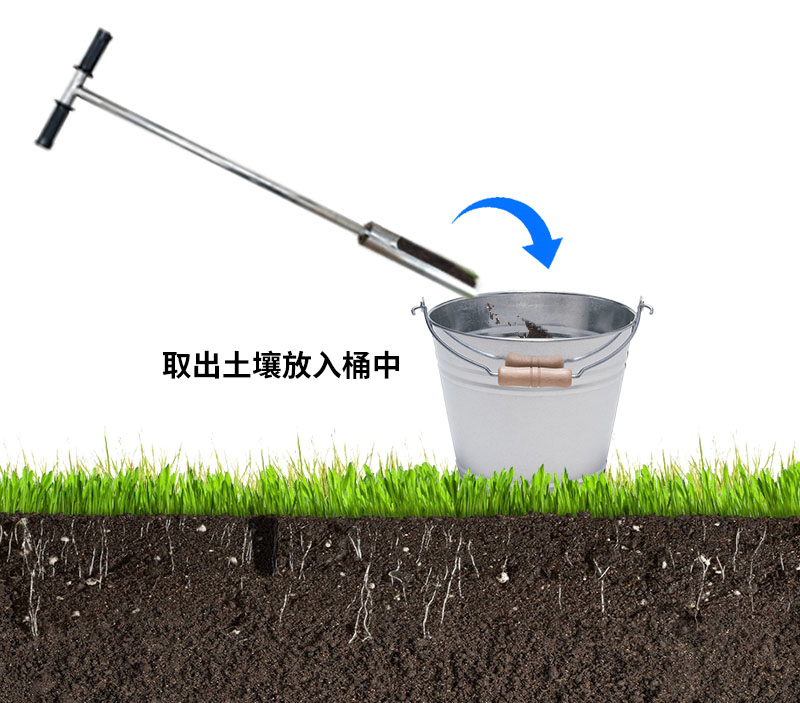

2. 將取土鉆從孔洞中取出，放到盆子里，用工具把鉆出的土收集到盆子里以用來和泥漿。(注意：第一鉆土因為雜質過多，不做收集)

3. 反復持續上述打孔、取土，并在此過程中嘗試性地將傳感器輕放入孔洞中(請勿將設備用力觸底)，以測試孔洞的深度是否合適;若有卡頓，則使用取土鉆修正，保證傳感器放入、取出都比較順暢;直到孔深與傳感器所標識的安裝位置齊平（零刻度線），打孔完成。

4. 挑出盆中土壤雜質，石子、根、不容易溶解的土塊等。將土壤搓細，以便和泥漿。

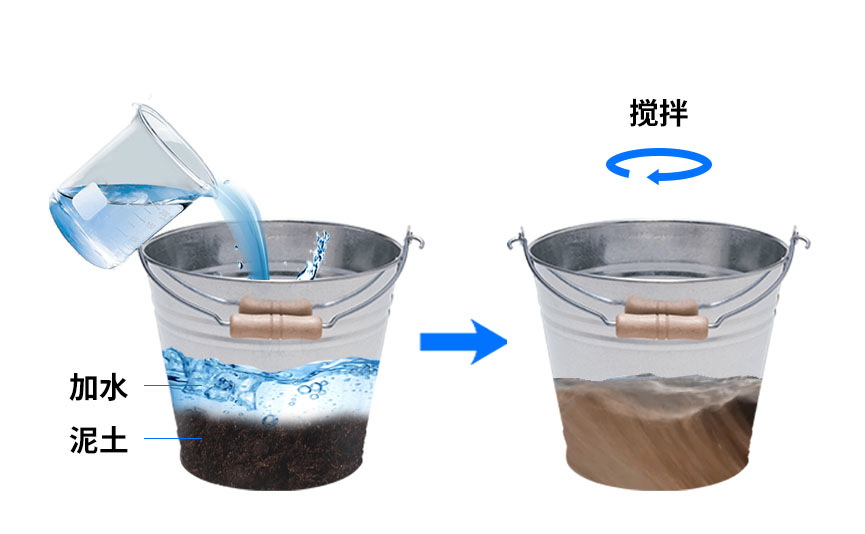

5. 倒入適量水，充分攪拌至粘稠狀;壤土泥漿一般不能稠于“芝麻醬”狀。

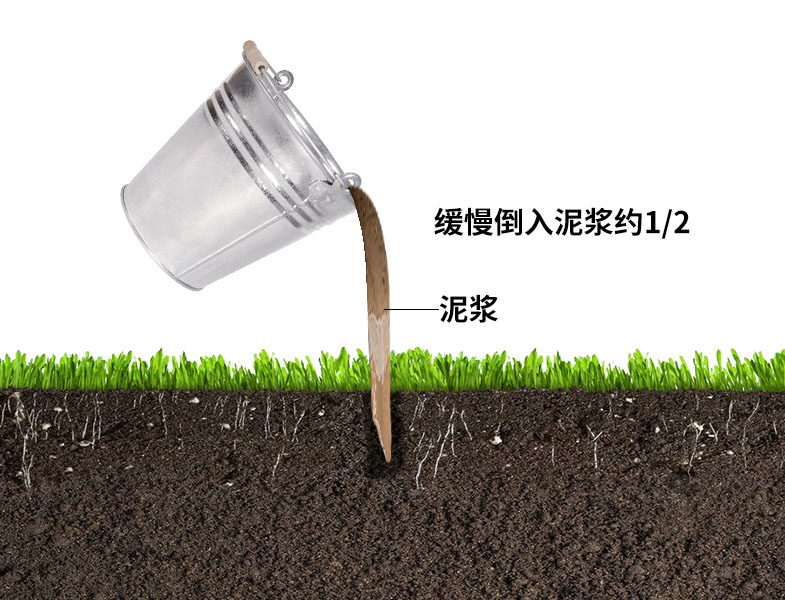

6. 將泥漿慢慢倒入孔洞，大概到孔洞1/2的位置;可根據實際情況酌情增減。

7.將傳感器慢慢放入孔洞中，順時針轉動并下壓，速度過快可能會導致氣泡不能被完全排出。(注意：再轉動下壓的過程中不可以上拔傳感器，防止氣體再次吸入孔中)

8.當傳感器安裝到正確的深度后，設備周圍會溢出一些泥漿，灌漿完成;此時傳感器安裝深度與洞口齊平。(注意：將傳感器周圍3CM以外多余的泥漿清除，防止結塊影響水分下滲)

掩埋法：使用鎬子挖一個埋傳感器的深坑，和泥漿將傳感器掩埋，處理細節參照鉆孔法。
